SparkFun OpenLog Artemis Kit

SparkFun OpenLog Artemis Kit

Súprava SparkFun OpenLog Artemis Kit je určená na to, aby poskytla všetko, čo potrebujete na zaznamenávanie údajov podľa vášho výberu pomocou OpenLog Artemis a ekosystému Qwiic. Vo vnútri súpravy nájdete reverzibilný kábel USB-A až C na napájanie, 1250mAh LiPo batériu pre vzdialené aplikácie, 1GB microSD kartu a všetky potrebné Qwiic káble na pripojenie pribalených dosiek. SparkFun Qwiic Mux Breakout & SparkFun Qwiic Scale sú zahrnuté, aby umožnili prístup k údajom z akýchkoľvek a všetkých Qwiic senzorov, ktoré môžete používať v každej jedinečnej projektovej aplikácii.

SparkFun OpenLog Artemis alebo "OLA" je open source dátový záznamník, ktorý je predprogramovaný na automatické zaznamenávanie IMU, GPS, sériových dát a rôznych snímačov tlaku, vlhkosti a vzdialenosti. OLA automaticky detekuje, konfiguruje a zaznamenáva senzory Qwiic zapojené do dosky (žiadne spájkovanie! žiadne programovanie!). OpenLog Artemis je vysoko konfigurovateľný cez ľahko použiteľné sériové rozhranie. Jednoducho zapojte kábel USB-C a otvorte terminál rýchlosťou 115 200 bps. Výstup protokolovania sa automaticky streamuje do terminálu aj na microSD. Stlačením ľubovoľného klávesu sa otvorí konfiguračné menu. OLA je špeciálne navrhnutý pre používateľov, ktorí potrebujú zachytiť veľa údajov do CSV a vrátiť sa k svojmu väčšiemu projektu.

Qwiic Mux Breakout umožňuje komunikáciu s viacerými I2C zariadeniami, ktoré majú rovnakú adresu, čo uľahčuje prepojenie. Qwiic Mux má tiež osem vlastných konfigurovateľných adries, ktoré umožňujú pripojenie až 64 I2C zberníc. Aby bolo používanie tohto multiplexora ešte jednoduchšie, všetka komunikácia prebieha výlučne cez I2C s využitím nášho praktického systému Qwiic.

SparkFun Qwiic Scale je malá vylamovacia doska pre NAU7802, ktorá vám umožňuje jednoducho čítať snímače zaťaženia a presne zmerať hmotnosť predmetu. Pripojením dosky k vášmu mikrokontroléru budete môcť čítať zmeny odporu snímača zaťaženia a s určitou kalibráciou budete môcť získať veľmi presné merania hmotnosti. Pripojením snímača zaťaženia k váhe Qwiic budete môcť preložiť dáta senzora na niečo, čo dokáže prečítať váš mikrokontrolér.

Poznámka: Táto súprava neobsahuje snímač zaťaženia.

Na tomto odkaze môžete začať svoj projekt

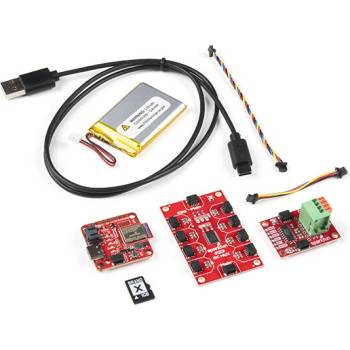

Balenie obsahuje:

• 1x SparkFun OpenLog Artemis
• 1x SparkFun Qwiic Scale - NAU7802
• 1x SparkFun Qwiic Mux Breakout - 8 Channel (TCA9548A)
• 1x Lithium Ion Battery - 1250mAh (IEC62133 Certified)
• 1x microSD Card - 1GB (Class 4)
• 1x Reversible USB A to C Cable - 0.8m
• 1x Flexible Qwiic Cable - 50mm
• 1x Flexible Qwiic Cable - 100mm

Dokumentácia: - OpenLog Artemis:

Schematic

• Eagle Files
• Hookup Guide
• Board Dimensions
• Datasheet (Apollo3)
• Datasheet (ICM-20948)
• Artemis Integration Guide
• Designing with the SparkFun Artemis
• Artemis Development with Arduino
• Arduino Core
• Artemis Forums
• Artemis Info Page
• Qwiic Info Page
• CH340E USB Drivers
• Artemis Firmware Uploader GUI

Latest OLA firmware: v2.2

• Geophone Logger firmware for logging seismic activity
• GNSS Logger for advanced data logging with the uBlox F9 and M9 GNSS modules including support for RAWX and RELPOSNED
• GitHub Hardware Repo
• Qwiic Scale:

Schematic

• EagleFiles
• Hookup Guide
• Datasheet (NAU7802)
• Getting Started with Load Cells
• SparkFun Qwiic Scale NAU7802 Arduino Library
• Hardware Repo
• Qwiic Mux:

Schematic (v1.1)

• Eagle Files (v1.1)
• Hookup Guide
• Board Dimensions (v1.1)
• TCA9548A Datasheet (TCA9548A)
• SparkFun I2C Mux Arduino Library
• SparkFun TCA9548A Python Package

ReadtheDocs Documentation

• Qwiic Resource Page
• GitHub Hardware Repository (v1.1)
