Waveshare ESP32-P4-NANO Vysokovýkonná vývojová doska v súprave s PoE Modulom + Kamera + 10.1 palcový displej

Vysokovýkonná vývojová doska ESP32-P4-NANO založená na čipe ESP32-P4 s dvojjadrovým a jednojadrovým procesorom RISC-V, podporuje Wi-Fi 6 a Bluetooth 5/BLE

Vývojová rada ESP32-P4-NANO

Založené na čipe ESP32-P4 s dvojjadrovými a jednojadrovými procesormi RISC-V

Bohaté rozhrania človek-stroj

Výber súpravy

Príklady pripojenia súpravy   10,1″ DSI kapacitný dotykový displej

Obrazovka IPS, panel z tvrdeného skla s optickou väzbou, rozlíšenie 800 × 1280, so 178° širokým pozorovacím uhlom. Podporuje 10-bodový dotyk, poskytuje čistý obraz a vynikajúci vizuálny zážitok

Rozlíšenie 800 × 1 280 (V × V)

Obrysový rozmer 147,0 × 239,0 (mm)

Komunikačné rozhranie

MIPI 2-lane (podporuje ESP32-P4 , RK3576, RK3506)

Zobrazovacia plocha 135,96 × 217,18 (mm)

MIPI 4-prúdový (podporuje iba RK3576)

Rozstup pixelov 0,1175 × 0,1088 (mm)

Jas 500 cd/m² (podporuje prispôsobenie pre verziu s vysokým jasom 1000 cd/m²)

Kontrastný pomer 800:1

Dotknite sa položky Čip

GT9271

Prevádzková teplota -10 ℃ ~ 50 ℃ * 10,1-palcový DSI LCD je súčasťou iba ESP32-P4-NANO-KIT-D

Kamera Raspberry Pi (B) 5 MP | Manuálne zaostrovanie

Kompatibilné s doskami série Raspberry Pi

Senzor

OV5647

Veľkosť CMOS 1/4 palca

PIXELY 5 MP

Clona

F2.0

Ohnisková vzdialenosť 6 mm

Zorné pole 60,6°

Funkcia nočného videnia

Nie podpora

ZAMERANIE

Manuálne zaostrovanie

Predstavenie vývojovej rady

Tento produkt je vysokovýkonná vývojová doska založená na čipe ESP32-P4 s dvojjadrovými a jednojadrovými procesormi RISC-V a obsahuje bohaté rozhrania človek-stroj, vrátane MIPI-CSI (s integrovaným obrazovým signálovým procesorom) a MIPI. -DSI rozhranie. Podporuje komplexnú škálu bežne používaných periférií vrátane SPI, I2S, I2C, LED PWM, MCPWM, RMT, ADC, UART a TWAI. Okrem toho ponúka podporu pre USB OTG 2.0 HS, Ethernet a SDIO Host 3.0, čo uľahčuje vysokorýchlostné pripojenie.

Čip ESP32-P4 integruje perifériu digitálneho podpisu a vyhradenú jednotku správy kľúčov, čím zaisťuje bezpečné dáta a operácie. ESP32-P4-NANO, špeciálne navrhnutý pre vysokovýkonné a vysoko zabezpečené aplikácie, spĺňa pokročilé požiadavky na rozhrania človek-stroj, efektívny edge computing a zvýšenú IO konektivitu.

Medzi kľúčové vlastnosti patrí:

• Vysoko výkonný MCU s 32-bitovými dvojjadrovými a jednojadrovými procesormi RISC-V
• 128 KB HP ROM, 16 KB LP ROM, 768 KB HP L2MEM, 32 KB LP SRAM, 8 KB TCM
• Výkonná schopnosť spracovania obrazu a hlasu. Poskytuje rozhrania na spracovanie obrazu a hlasu vrátane kodeku JPEG, akcelerátora spracovania pixelov, procesora obrazového signálu, kodéra H264
• 32 MB PSRAM v balení čipu, so zabudovanou 16 MB Nor Flash
• Bežne používané periférie ako MIPI-CSI, MIPI-DSI, USB 2.0 OTG, Ethernet, slot pre kartu SDIO 3.0 TF, mikrofón, hlavička reproduktora a hlavička batérie RTC atď.
• Pripojenie 2*2*13 GPIO hlavičiek s 28 x programovateľnými GPIO
• Bezpečnostné funkcie: Secure Boot, Flash Encryption, kryptografické urýchľovače a TRNG. Mechanizmy ochrany prístupu k hardvéru navyše pomáhajú povoliť správu prístupových povolení a oddelenie privilégií

Vysoko integrovaný a silný výkon

Prijíma vysokovýkonný MCU ESP32-P4

WiFi 6 a Bluetooth modul

Integrovaný modul ESP32-C6-MINI na rozšírenie 2,4 GHz Wi-Fi 6 a Bluetooth 5/BLE pre ESP32-P4 pomocou protokolu rozhrania SDIO na komunikáciu, stabilné pripojenie a efektívny prenos.

Vyhradená hlavička modulu PoE

Flexibilnejšie pre napájanie voliteľné pre PoE modul, podporuje PoE napájanie

Poskytuje sieťové pripojenie aj napájanie dosky ESP32-P4-NANO iba v jednom ethernetovom kábli     * PoE modul je voliteľný a prepínač na obrázku vyššie NIE JE súčasťou dodávky.

Čo je na palube - ESP32-P4NRW32

Čip ESP32-P4 s 32 MB PSRAM -

Protokol rozhrania ESP32-C6-MINI-1 SDIO, ktorý rozširuje Wi-Fi 6 a Bluetooth 5 pre ESP32-P4-NANO - Zobrazovacie rozhranie

MIPI 2-pruh - Rozhranie kamery

MIPI 2-pruh - USB Type-C konektor pre napájanie, napaľovanie programov a ladenie - USER-LED

Indikátor napájania - Tlačidlo BOOT

Stlačením pri zapínaní alebo resetovaní vstúpite do režimu sťahovania - tlačidlo RESET   - PoE modul / hlavička externého zdroja pre pripojenie externého 5V zdroja alebo napájania PoE modulu - Hlavička batérie RTC na pripojenie nabíjateľnej batérie RTC (podporuje iba nabíjateľné batérie RTC)

• Palubný mikrofón
• Hlavička modulu PoE
• Port typu A

Vysokorýchlostný port USB OTG 2.0

• Ethernetový port RJ45 100M
• Hlavička reproduktora

MX1.25 2P konektor, podporuje 8Ω 2W reproduktor

• GPIO hlavička
• Slot pre kartu TF

Protokol rozhrania SDIO 3.0

Definícia pinu   obrysové rozmery

Zdroje a služby

Wiki: www.waveshare.com/wiki/ESP32-P4-NANO

Obsah balenia

Hmotnosť: 0,575 kg

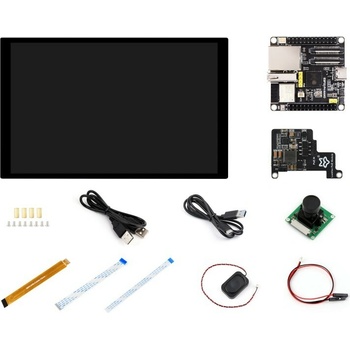

ESP32-P4-NANO-KIT-D

• 10,1-palcový DSI LCD x1
• ESP32-P4-NANO x1
• PoE modul x1
• Balenie skrutiek 1x
• Kábel s dvojitým konektorom USB Type-A x1
• Kábel USB typu A na typ C ~ 1 m x 1
• Kamera RPi (B) x1
• MIPI-DSI-kábel x1
• FFC 15PIN kábel x1
• FFC 22PIN kábel x1
• 8Ω 2W reproduktor x1
• Kábel SH1.0 2PIN x1

ESP32-P4-NANO High-performance Development Board, Based On ESP32-P4 Chip With RISC-V Dual-core And Single-core Processors, Supports Wi-Fi 6 And Bluetooth 5/BLE
